產品屬性：
| 名稱 | 參數 |

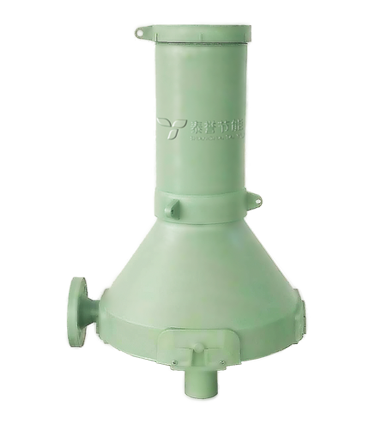

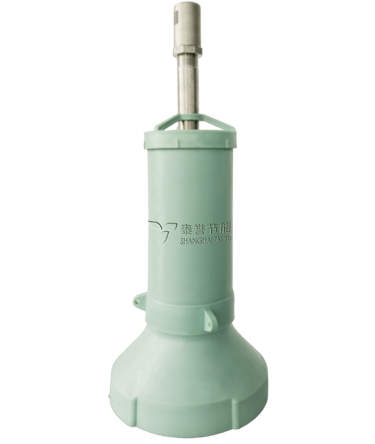

| 設備型號 | 旋流曝氣器TL-900 |
| 單只覆蓋面積 | 6~10㎡ |
| 單臺供氣量 | 0.6~1.0m³/min |
| 溶氧效率 | ≥21%（6m水深，清水測試） |
| 動力效率 | >5.5kg/（kw·h） |
| 壓力損失 | 1-2KPa |
| 材質 | 超高分子特殊材料(質量輕、強度高、耐腐蝕、不易結垢) |
| 內部結構 | 雙噴嘴、筒體通透不易堵塞 |
- 工作原理

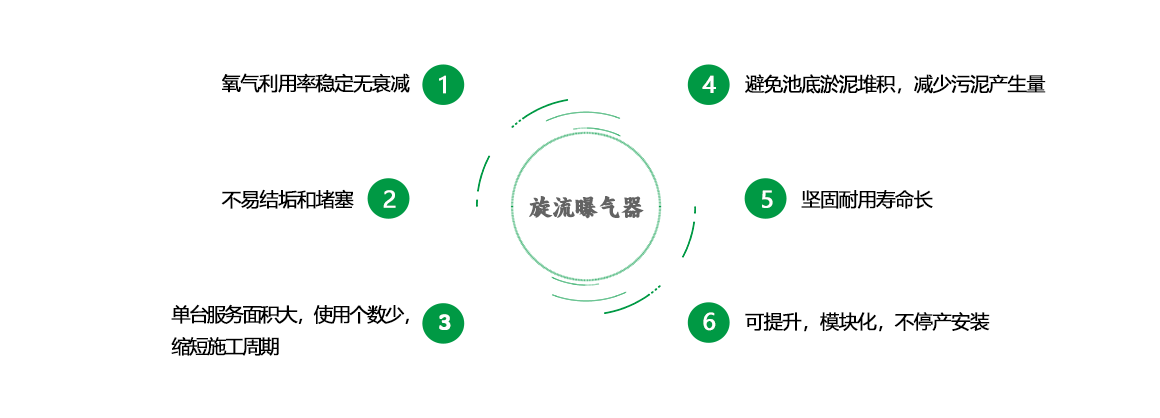

- 產品特點
- 產品優勢
- 模塊化安裝

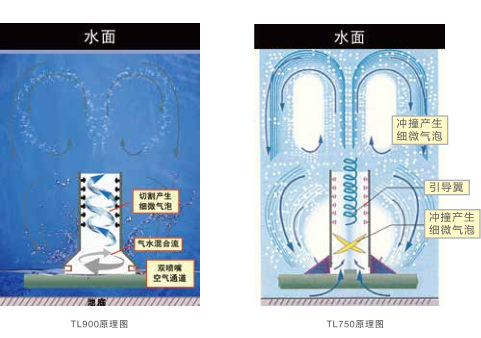

可提升旋流曝氣器利用大小蘑菇頭的粉碎作用，形成氣液混合物的提升、攪拌和充分混合；該曝氣頭包括進氣管、多層切割器、筒體等。在工作過程中，氣體從底部進入，由于氣提作用，混合液在筒內、外循環流動，氣液上升過程中，在筒內部產生多次切割，形成直徑2mm左右小氣泡。氣液充分混合及不斷循環對流，增強了氧傳遞速率和利用率。

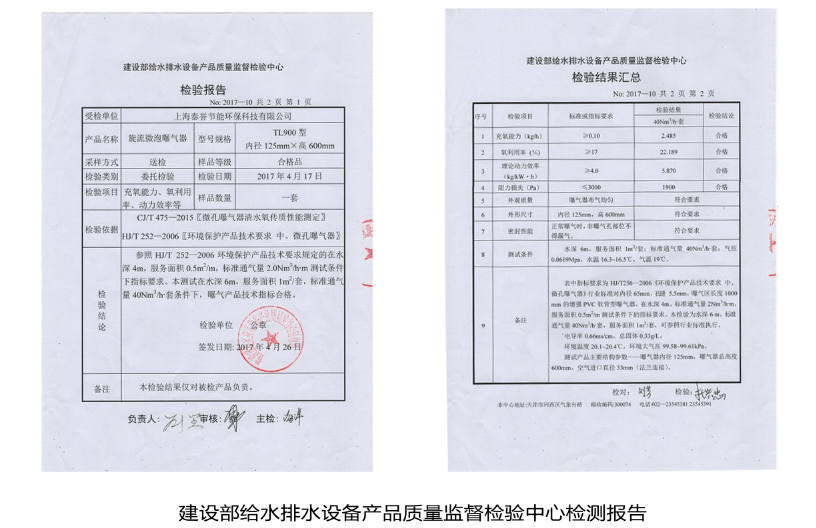

國內權威機構－－建設部給水排水設備產品質量監督檢驗中心提供的檢測報告數據：氧利用率21.937%，理論動力效率5.958（kg/kw*h) ，屬于高效曝氣產品。
十年運行成本增加值比較
| 一萬噸造紙污水 | 主要設備參數 |
運行成本 （萬元） |
第三年末 | 第五年末 | 第六年末 | 第九年末 | 第十年末 |
十年累計增加運行成本（萬元） |
|
|
微孔 曝氣器 |
風機 風量 |
6000m³/h | 清池費用 | 8 | 8 | 8 | |||
|
風機 功率 |
132kw | 更換曝氣器費用 | 40 | 40 | 40 | ||||
|
風機 風壓 |
60kPa | 系統壓力的增加 | 三年增加5-10kPa | 三年增加5-10kPa | 三年增加5-10kPa | ||||
| 曝氣器個數 | 2000 |
阻力上升的電耗 三年累計至少增加電費（0.7元/kw） |
37.42 | 37.42 | 37.42 | ||||
| 小計 | 85.42 | 0 | 85.42 | 85.42 | 256.26 | ||||
|
射流 曝氣器 |
風機 風量 |
6000m³/h | 清池費用 | 8 | 8 | ||||
|
風機 功率 |
132kw | 清理更換部分曝氣器 | 15 | 15 | |||||
|
風機 風壓 |
60kPa | 更換結垢管道 | 11.2 | 11.2 | |||||
| 曝氣器個數 | 8臺 |
阻力上升的電耗 三年累計至少 增加電費 |
15.7 | 15.7 | |||||
| 射流泵流量 | 1750m³/h | ||||||||
| 射流泵壓力 | 0.12MPa | ||||||||
| 射流泵功率 | 90kw |
射流泵增加 電耗（0.7元/kw） |
261.5 | 261.5 | |||||
| 小計 | 308.4 | 308.4 | 622.8 | ||||||
上海泰譽曝氣器廠家從上百件案例實施中總結、開發出的模塊化安裝附件，曝氣器和配風支管之間或由專用模具直接澆注而成一體，或直接用法蘭聯接，安裝時水面以下僅用一道焊縫聯接法蘭和風管，極大地降低了因為焊縫問題而引發的泄露、斷裂等問題。另外增加管配件工廠預制深度，實現產品和施工的標準化，減少安裝現場的施工周期，提升施工質量，間接降低旋流曝氣器價格。

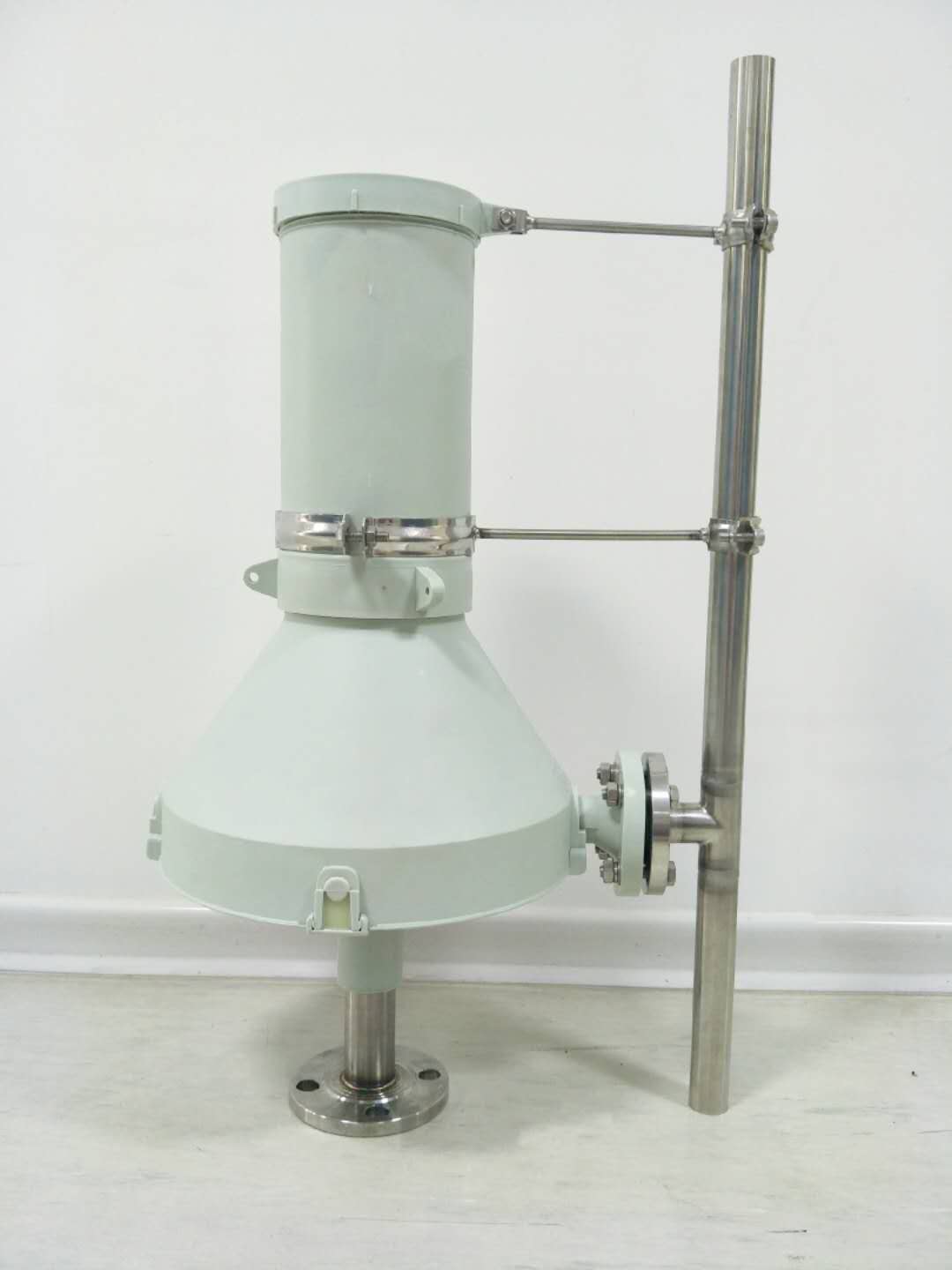

TL-900模塊附件
可接觸池底吊裝安裝，亦可根據好氧池中污泥厚度調整高度安裝。
附件組成：
| 型號 | 材料名稱 | 材質 |
| TL-900模塊附件 | 平板法蘭 | SUS304 |
| 螺紋法蘭 | SUS304 | |
| 不銹鋼直管 | SUS304 | |
| 拉桿抱箍 | SUS304 | |
| 外絲雙牙 | SUS304 | |
| 三通 | SUS304 | |
| 管帽 | SUS304 |

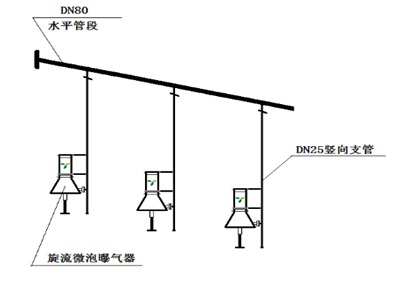

安裝方式：當多個TL-900模塊附件采用懸吊方式進行整體安裝時，水平配風管段和上端豎向支管之間采用焊接方式聯接，每個曝氣器和豎向支管之間則使用兩組法蘭進行聯接，同時利用不銹鋼材質的抱箍進行加固，之后利用吊車進行整體安裝即可。
